煤礦刮板輸送機

產品介紹

煤礦刮板輸送機主要用於中小型煤機礦井下采煤工作麵運輸煤炭，依靠刮板鏈牽引，刮板鏈需穿過鏈輪，運用無極閉合循環方式，實現煤炭物料循環運輸。

行業應用

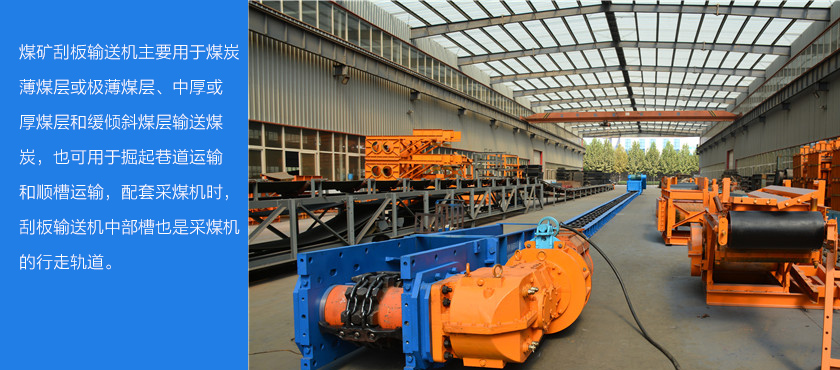

煤礦刮板輸送機主要用於煤炭薄煤層或極薄煤層、中厚或厚煤層和緩傾斜煤層輸送煤炭，也可用於掘起巷道運輸和順槽運輸，配套采煤機時，刮板輸送機中部槽也是采煤機的行走軌道。

突出優勢

1、機身低矮，占地空間小，可以水平彎曲，隨采煤機移動而移動，減少了控頂距，能夠垂直彎曲，可以彌補底板高低不平的影響。

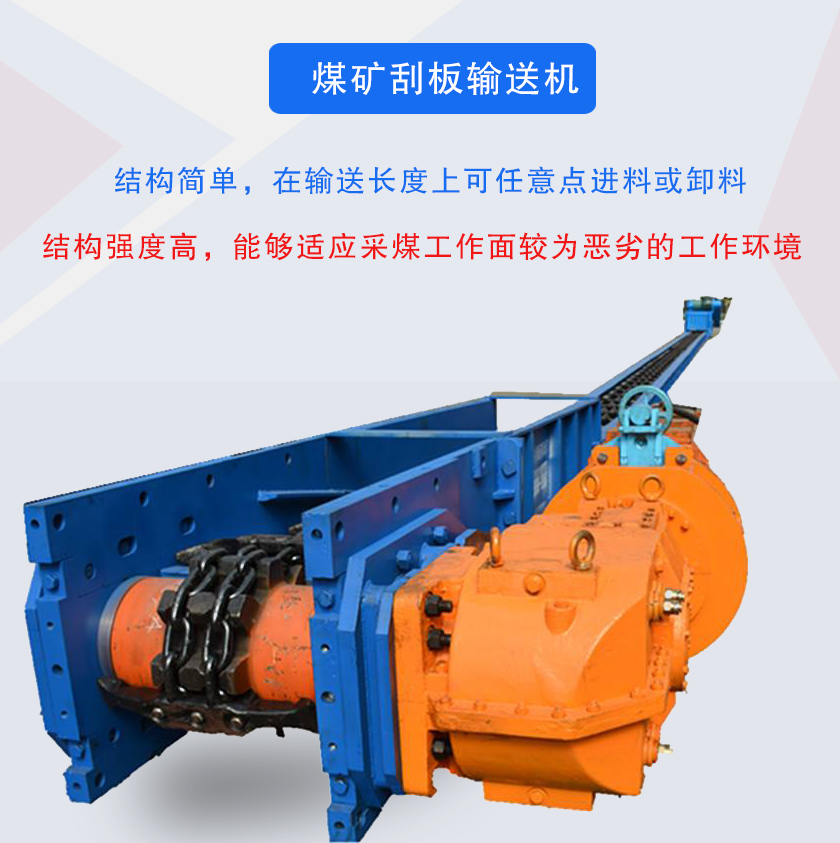

2、結構強度高，能夠適應采煤工作麵較為惡劣的工作環境。

3、可以作采煤機的運行軌道，還可兼具移架時的支點。

4、結構簡單，在輸送長度上可任意點進料或卸料。

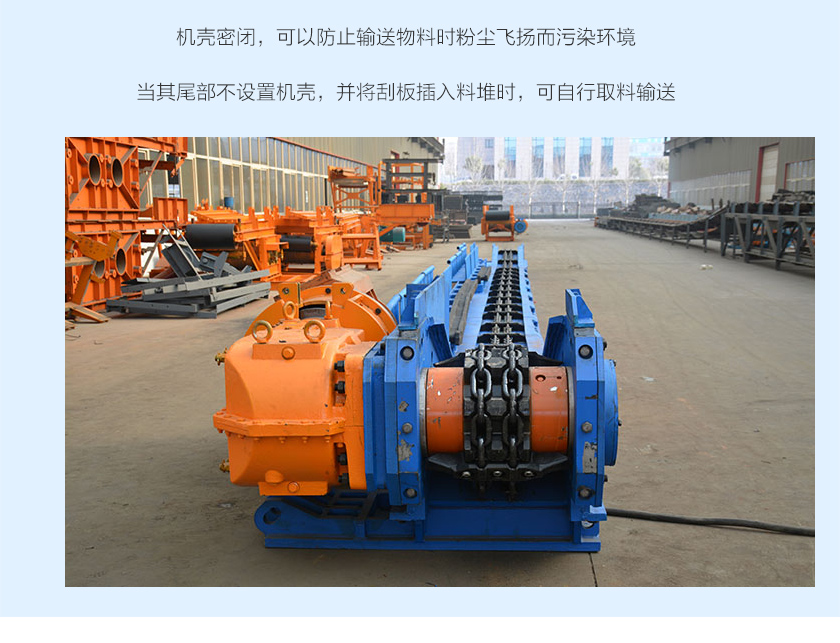

5、機殼密閉，可以防止輸送物料時粉塵飛揚而汙染環境。

6、當其尾部不設置機殼，並將刮板插入料堆時，可自行取料輸送。

細節與結構

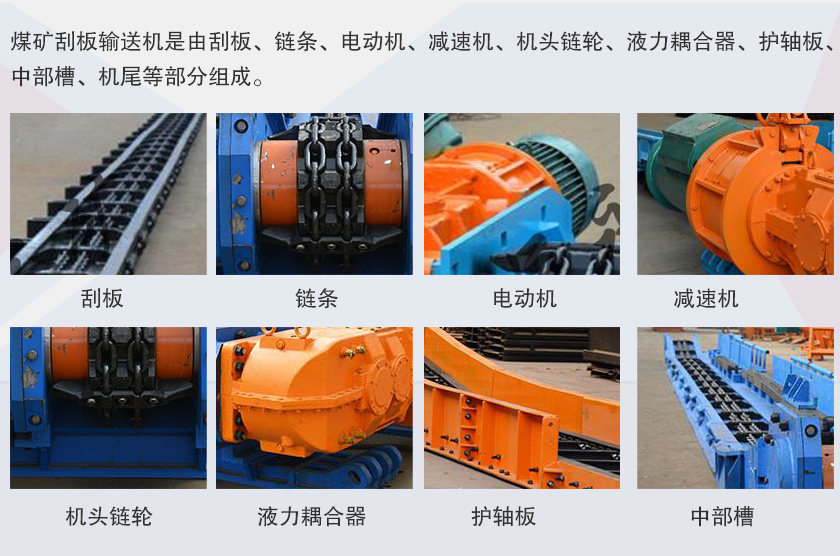

煤礦刮板輸送機是由刮板、鏈條、電動機、減速機、機頭鏈輪、液力耦合器、護軸板、中部槽、機尾等部分組成。

機身是輸送機的送煤部分，由槽體和刮板鏈組成。槽體是輸送機機身的主體，是荷載和刮板鏈的支承和導向部件，由鋼板焊接壓製成型，分為中部槽、調節槽和連接槽。刮板鏈由鏈環和刮板組成。

機尾部由機尾架、機尾軸、緊鏈裝置、導鏈輪或機尾滾筒組成;導鏈輪用來改變刮板鏈方向;緊鏈裝置用來調節刮板鏈鬆緊。

輔助裝置包括緊鏈器、溜槽液壓千斤頂和防滑裝置等。

工作原理

煤礦刮板輸送機將溜槽作為承受件，通過牽引實施循環運動，從機頭到機尾結束，當電機啟動後，傳送部件開始運作，借助機頭軸開始旋轉，由此牽引刮板鏈，實現連續運轉，物料在這種作用下意向溜槽方向。直到到達機頭部分為止。

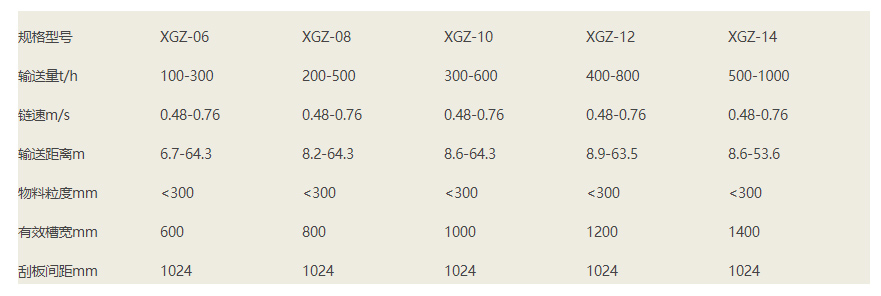

技術參數

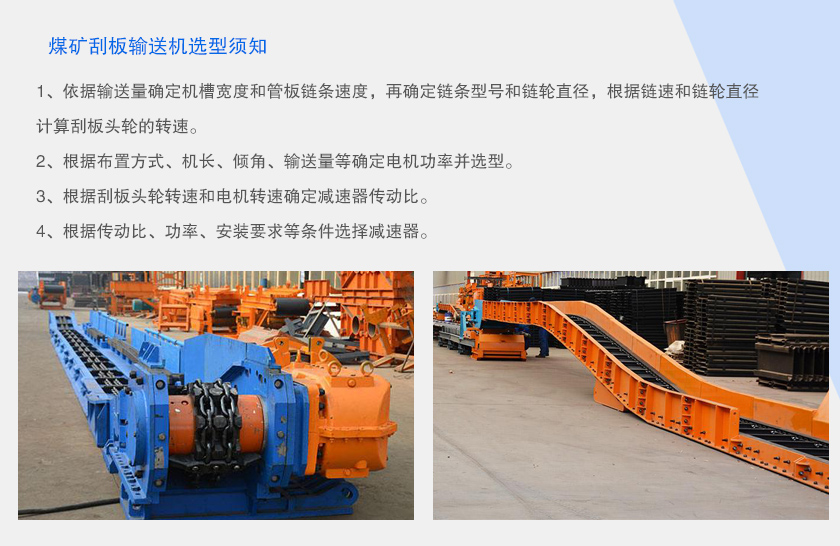

煤礦刮板輸送機選型須知：

1、依據輸送量確定機槽寬度和管板鏈條速度，再確定鏈條型號和鏈輪直徑，根據鏈速和鏈輪直徑計算刮板頭輪的轉速。

2、根據布置方式、機長、傾角、輸送量等確定電機功率並選型。

3、根據刮板頭輪轉速和電機轉速確定減速器傳動比。

4、根據傳動比、功率、安裝要求等條件選擇減速器。
