埋刮板輸送機

產品介紹

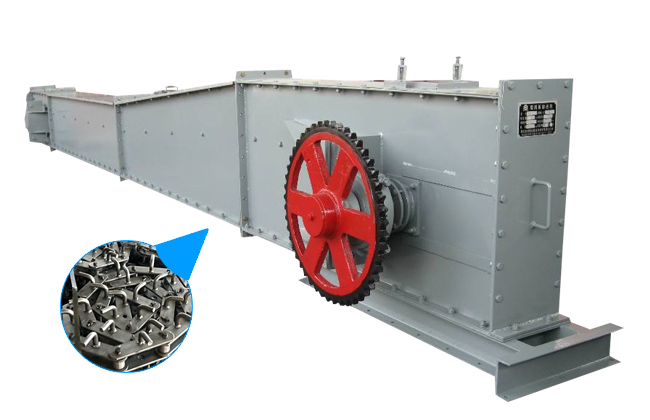

水平型埋刮板輸送機試機

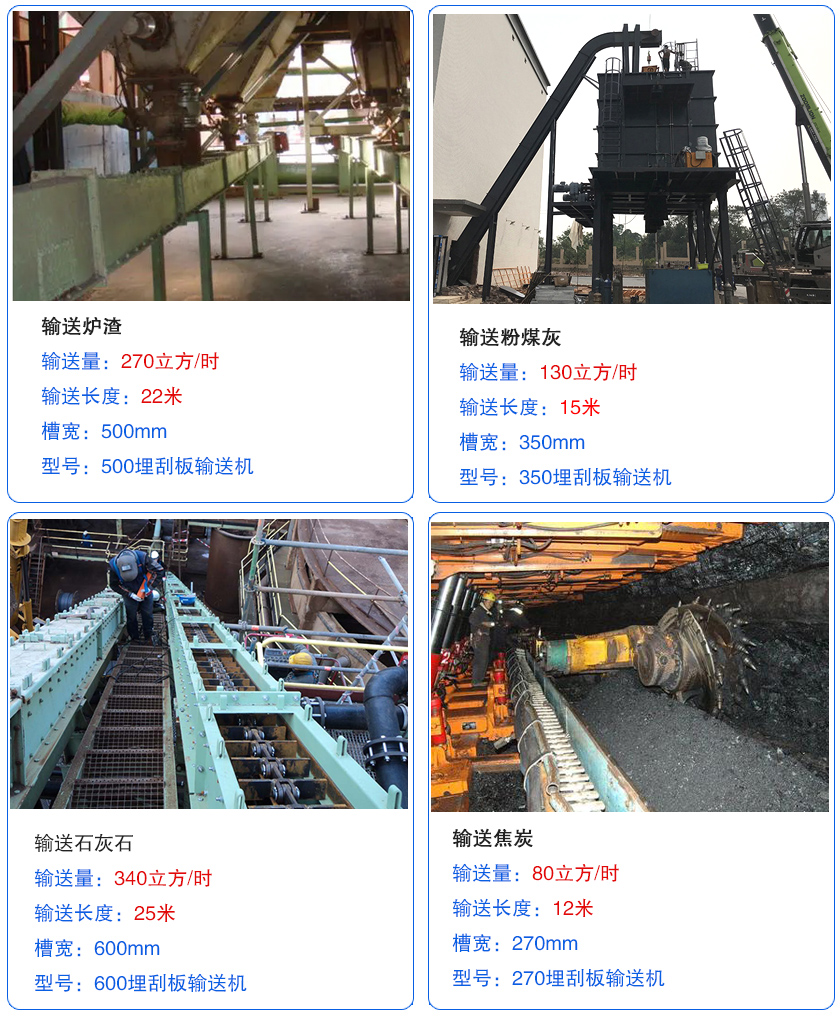

輸送煤炭

埋刮板輸送機是利用在封閉的矩形斷麵殼體呢借助運動著的刮板鏈條來輸送物料的，由於在輸送物料時，刮板鏈條全部都埋在物料中，故稱之為埋刮板輸送機。輸送機密閉性能好，物料在封閉的機槽內輸送，不拋撒，不泄露，能防塵、防水、防毒、防爆，大大改善了工作環境，防止汙染。

埋刮板輸送機安裝角度：向上運輸傾角不得超過25°，向下輸送不超過20°。

產品分類

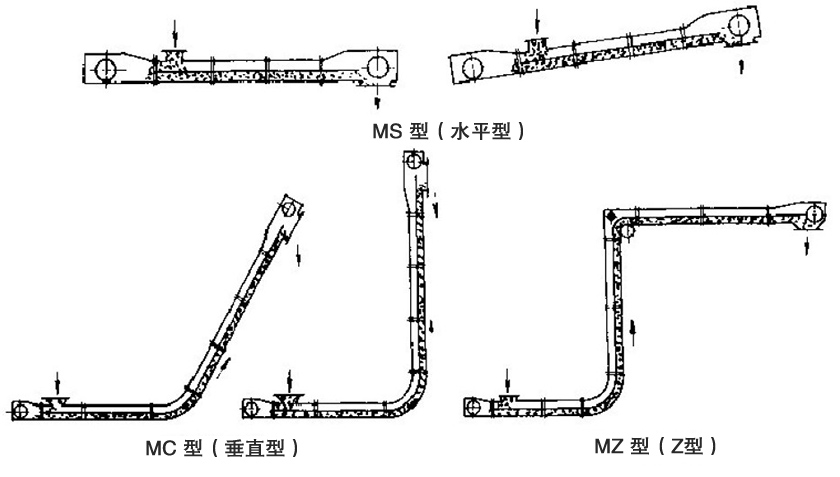

1.FU型埋刮板輸送機（簡稱"鏈運機"），傾角0°≤a≤15°，輸送能力可達6m³/h-500m³/h

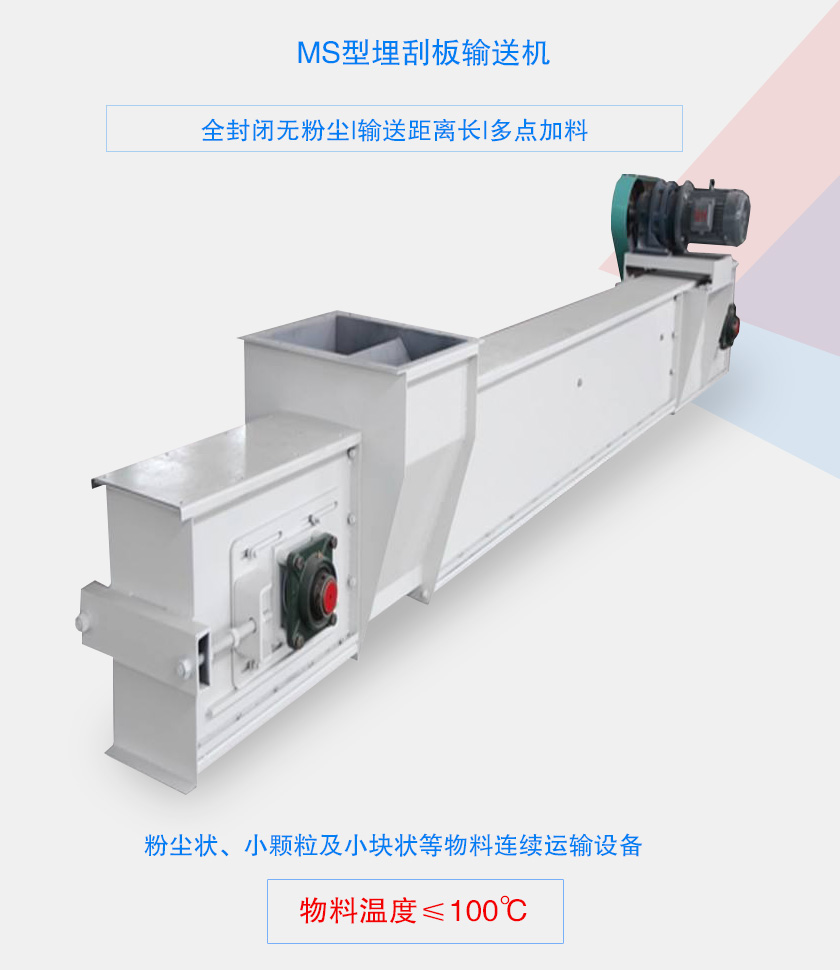

2.MS型埋刮板輸送機可水平或小傾斜布置，傾角 0°≤a≤15°，單台設備長度不得大於 80m

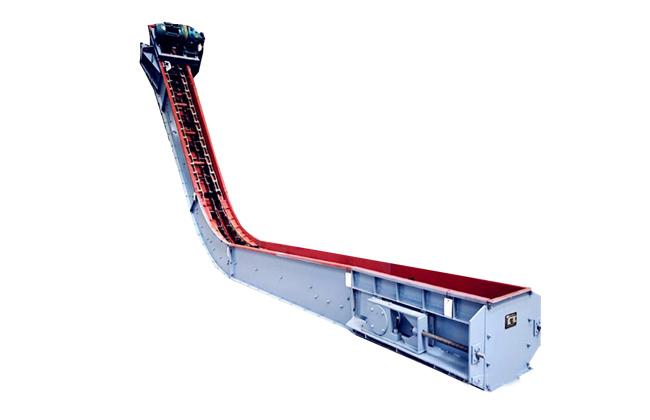

3.MC型埋刮板輸送機可以垂直或大傾斜布置，傾角 45o≤a≤90o。單台設備的輸送高度不大於 30m

4.MZ型埋刮板輸送機隻可以垂直——水平布置，單台設備輸送高度≤ 20m；上水平部分總長度≤ 30m

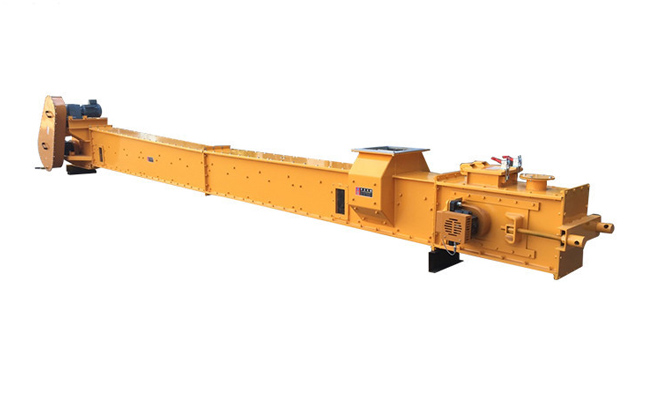

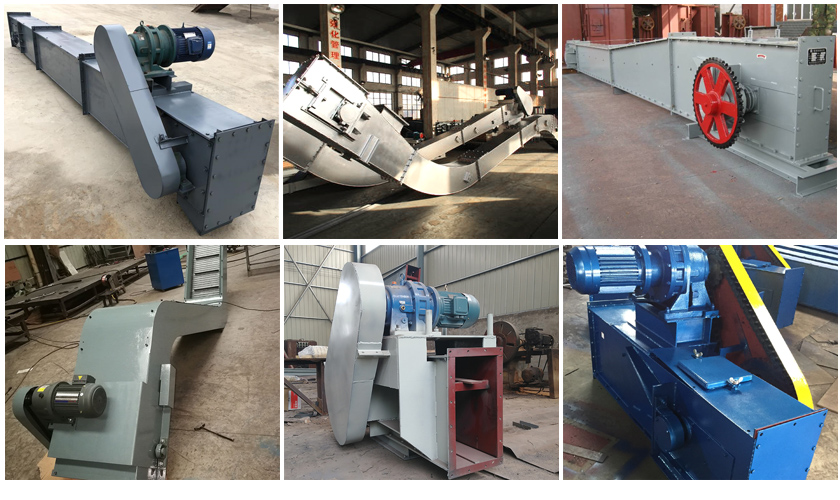

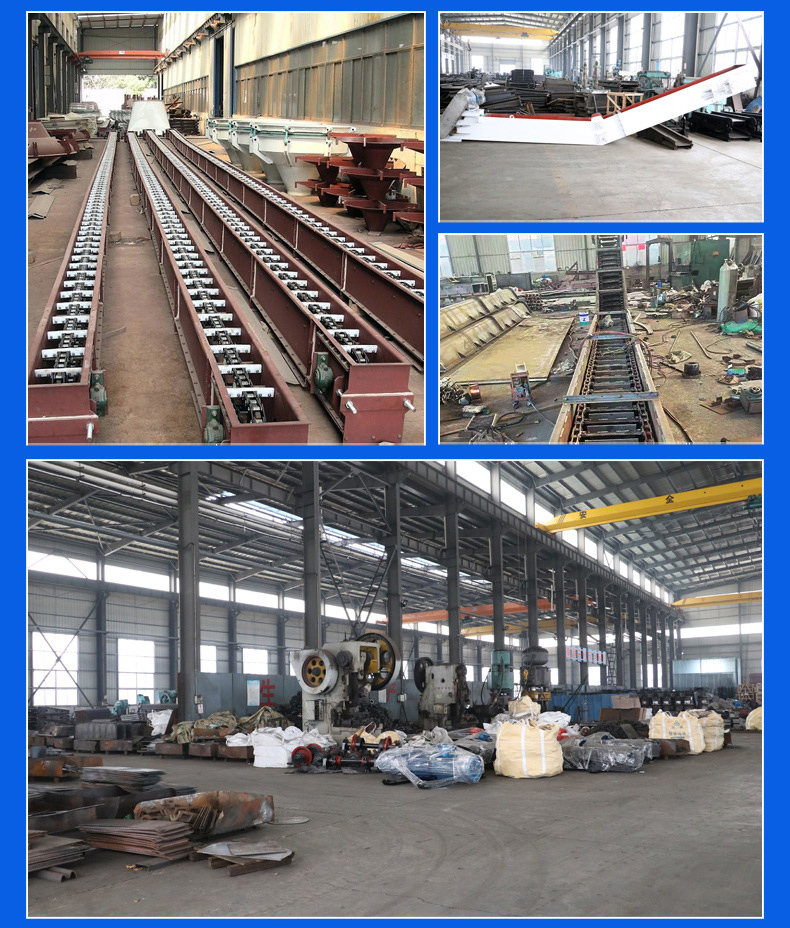

埋刮板輸送機圖片

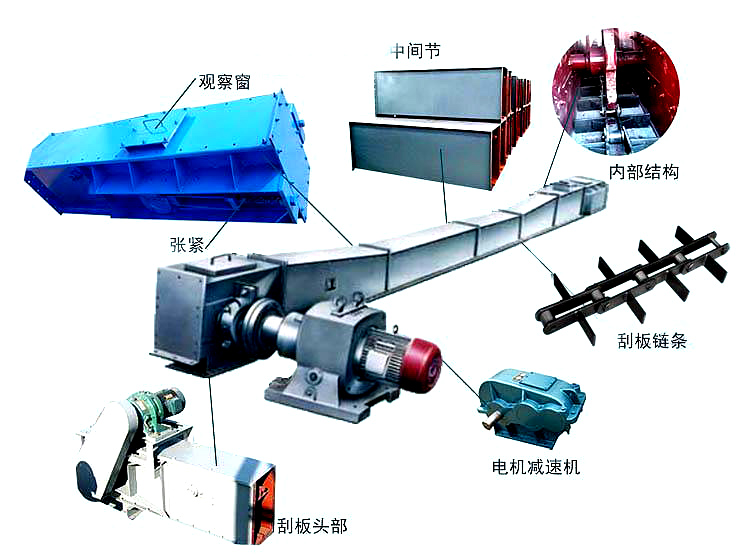

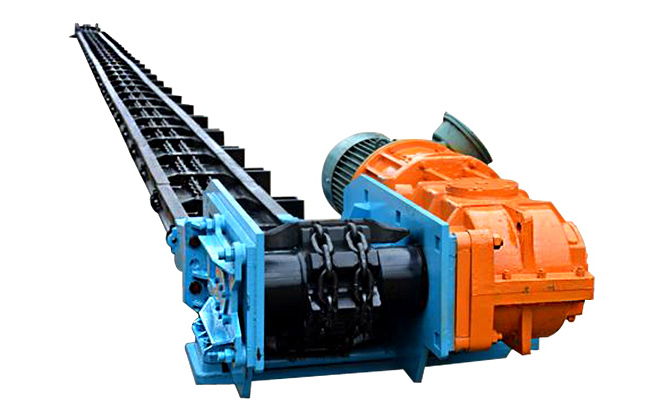

主要構件

主要由傳動裝置，鏈條、溜槽、液壓推移裝置、緊鏈裝置等結構組成。

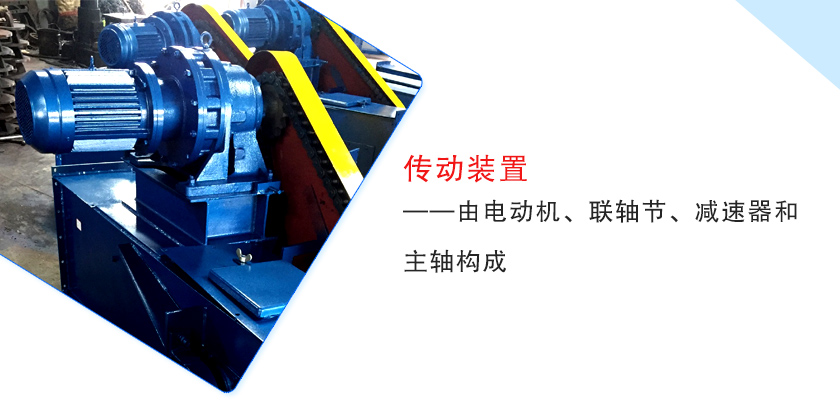

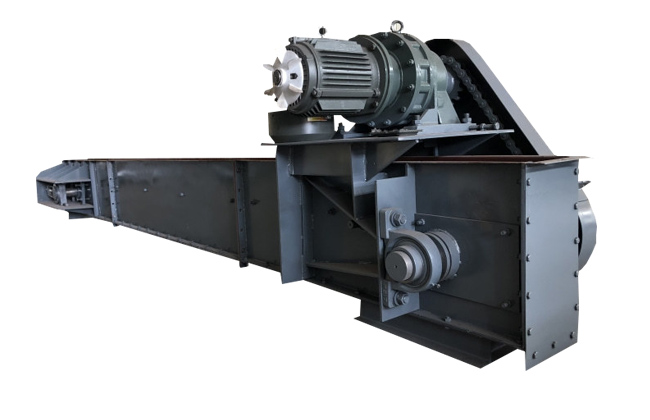

1、傳動裝置：由電動機、聯軸節、減速器和主軸構成。電動機是輸送機的動力源，聯軸節是電動機和減速器或減速器和機頭主軸間的鏈接裝置，減速器是降低速度增大傳遞力矩的，主軸是傳動裝置的主要部件，接受電動機方向傳來的動力，帶動牽引鏈運動。

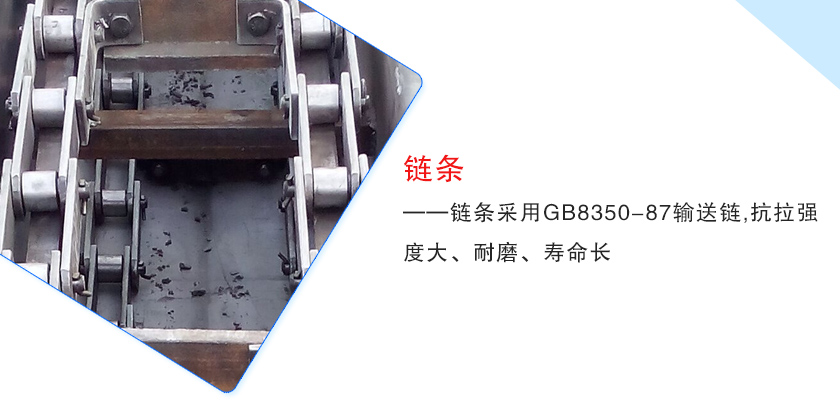

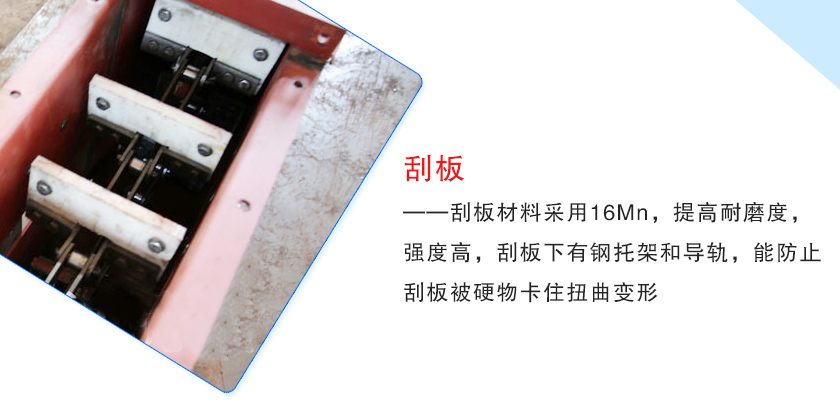

2、刮板鏈：刮板鏈是埋刮板輸送機的牽引機構，是由圓環鏈和刮板組成，牽引機構和貨載推移機構。刮板材料采用16Mn,提高耐磨度，強度高。刮板下有鋼托架和導軌，能防止被硬物卡住扭曲變形；減少了機槽與刮板的磨擦，壽命1年以上。

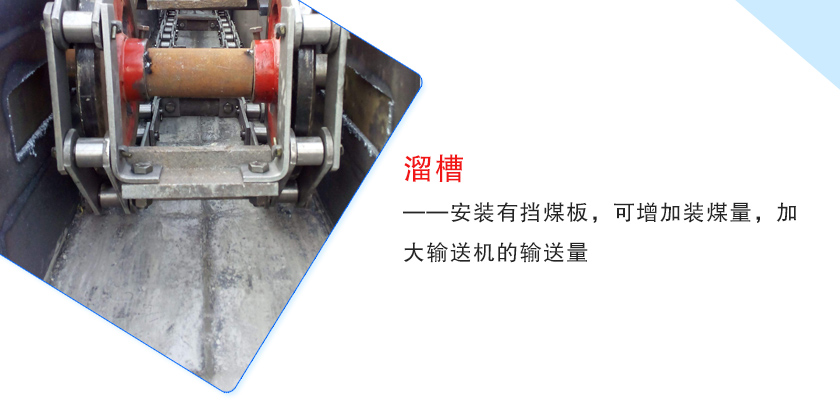

3、溜槽：是刮板輸送機牽引鏈和貨載的導向機構及支撐機構，一般在該部件上都安裝有擋煤板，主要是增加裝煤量，加大輸送機的運輸能力，有些擋煤板敷設電纜、油管、水管及采煤機導向管。

4、液壓推移裝置：推移刮板輸送機隨著工作麵的行進而遷移，綜采工作麵由於液壓支架有移動千斤頂，無需再安設液壓推移裝置，隻要與液壓千斤頂的推移框架項鏈即可。

5、緊鏈裝置：常用的閘帶式緊鏈裝置由安裝在減速器第二軸輸出端的製動輪、咋帶、拉杆、彈簧、偏心輪和手把等部件組成。

埋刮板輸送機選型原則

1、物料性質：埋刮板輸送機輸送物料影響其規格型號的選擇，對於輸送不同含水量、物料密度、溫度的物料，選擇的埋刮板輸送機類型有所不同，舉例來說，刮板輸送機可以輸送120℃物料，輸送高溫性物料可采用耐高溫型埋刮板輸送機（熱料型埋刮板輸送機），可以輸送100~450℃物料。

2、輸送量：根據輸送量的大小選擇合適型號的設備，輸送量大的用戶，可以選擇大型號的埋刮板輸送機，而且設備尺寸、電機功率等設計也是不同的，在選型時要注意這一點，避免因型號選擇過大或過小而造成不必要的浪費會損失。

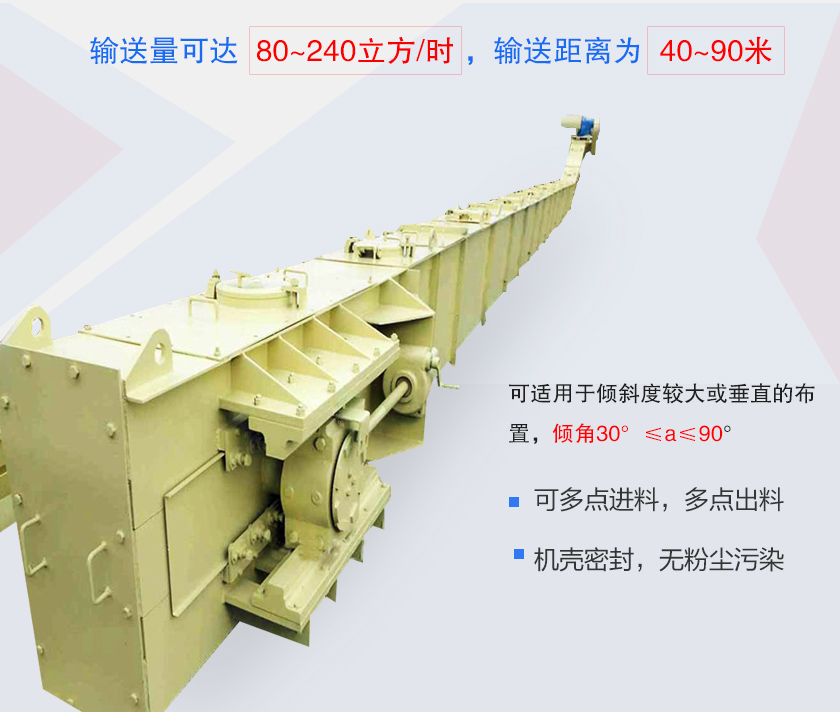

3、輸送距離：可以輸送40~90米，可以按照不同的輸送距離和安裝要求采用不同的結構設計，埋刮板輸送機既可以固定式輸送，也可以組合式輸送，也可通過改變中間段的數量來滿足不同輸送距離要求。

4、安裝角度：可以水平、傾斜或垂直輸送粉狀、顆粒狀及小塊狀等散狀物料，對於輸送不同角度的輸送對於埋刮板輸送機選購非常重要，水平型埋刮板輸送機可水平或小傾角布置，傾角在0℃≤α≤25℃，單台輸送長度不得大於80m，垂直型可垂直或大傾角布置，傾角在30℃≤α≤90℃，單台設備的輸送高度不得大於30m。

注意事項

通用型埋刮板輸送機對所輸送的物料有下列要求：

1、物料容重：γ=0.2~1.8t/m3；

2、物料溫度：t<100°C；

3、含水率：對於一般物料，不得使物料用手捏成團後不易鬆散；對於含水率增加後會增大粘著性和壓結性，不能使物料嚴重粘附刮板。

粒度：物料的粒度與其硬度有關，粒度太大，則不宜輸送。對物料粒度的要求見下表

不適應輸送高溫的、有毒的、易爆易燃的、磨損性很強的、腐蝕性很強的、粘附性很強的、懸浮性很強的、流動性特好的脆性很大又不希望被破碎的物料。

根據不同物料屬性設計為：耐高溫型、耐腐蝕型、耐磨型、全氣密型和防爆型等特殊機型，本公司可以生產

埋刮板輸送機有普通型和大傾斜型之分，普通型的安裝傾角0°≤α≤15°,大傾斜型的安裝傾角為15°＜α＜30°。
