無軸螺旋給料機

無軸螺旋給料機輸送混凝土

產品介紹

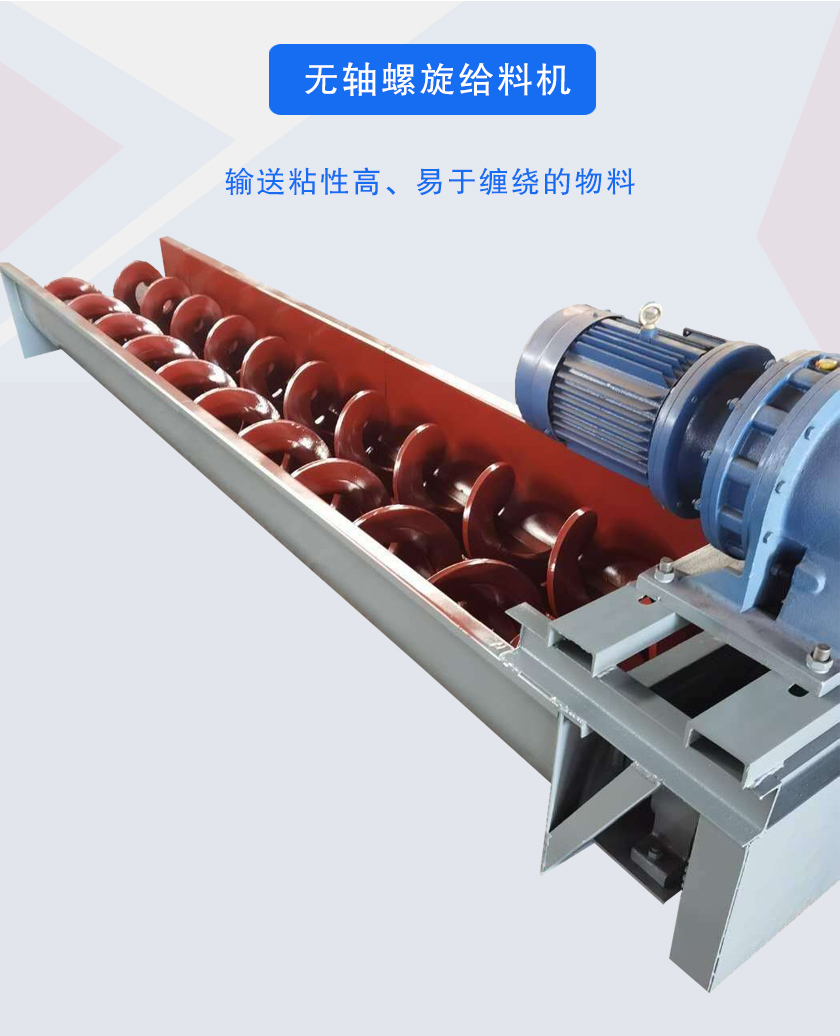

無軸螺旋給料機采用了無中心軸設計，利用具有一定柔性的整體鋼製螺旋推送物料，抗纏繞性強，適合輸送粘性高、易於纏繞的物料，如汙泥、生活垃圾、混凝土等，輸送量是相同直徑有軸輸送機的1.5倍，可根據用戶需要采用多級串聯式安裝，從而實現超長距離輸送物料。

行業應用

無軸螺旋給料機由於采用無中心軸，因此被用於化工、食品、醫藥、造紙等行業輸送粘附性較強、糊狀粘稠物料以及易纏繞物料。

應用：汙水處理廠運送粗細格柵的柵渣及脫水後的汙泥、鍋爐上煤係統、農業和食品工業，糧庫散料輸送、生活垃圾和工業廢物、製藥、石油及化工領域、造紙廠、紙漿廠等。

現場視頻



突出優勢

1、抗纏繞性強：因為無中心軸幹擾,對於輸送帶狀、粘稠物料、易纏繞物料有特殊的優越性，如用於汙水處理廠輸送中細格柵，其柵條淨距50mm的除汙機柵渣和壓濾機泥餅等物料，或者垃圾處理場所處理運輸垃圾，能防止阻塞引起的事故。

2、輸送量大：無軸螺旋給料機輸送量是相同直徑傳統有軸螺旋給料機的1.5倍。

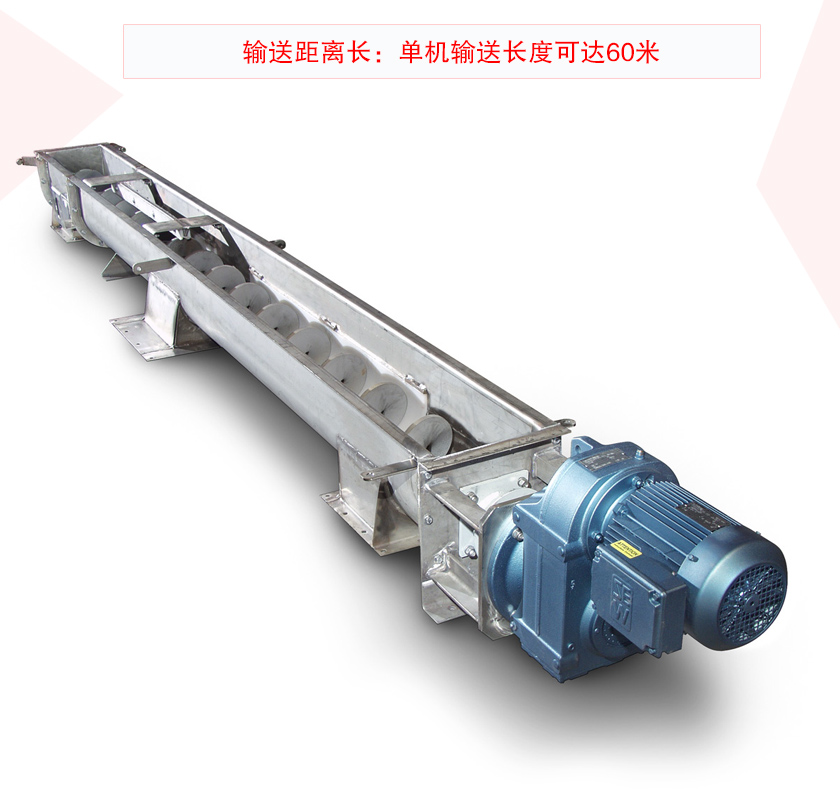

3、輸送距離長：單機輸送長度可達60米。並可根據用戶需要，采用多級串聯式安裝，超長距離輸送物料。

4、扭矩大、能耗低：扭矩可達4000N/m，由於螺旋無軸，物料不易堵塞，排料口不堵塞，因而可以較低速度運轉，平穩傳動，降低能耗

5、無汙染：全封閉輸送和易於清洗的螺旋表麵，可保證環境衛生，物料不易泄漏，所輸送物料不受到汙染，從而減少對環境的影響。

細節與結構

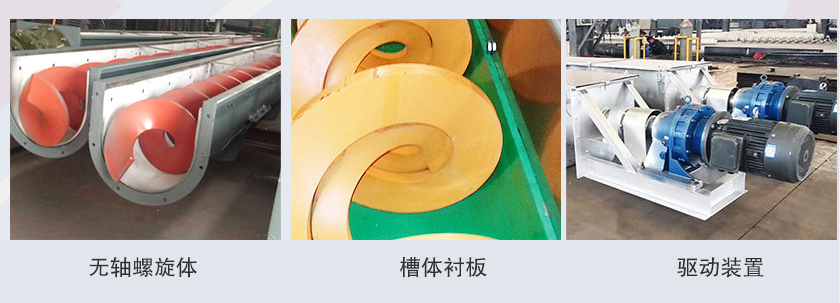

無軸螺旋給料機主要由驅動裝置、頭部裝配、機殼、無軸螺旋體、槽體襯板、進料口、機蓋、底座等部分組成。

驅動裝置：采用擺線針輪減速機或軸裝式硬齒麵齒輪減速機，設計時應該盡可能將驅動裝置設置在出料口端，使螺旋體在運轉時處於受拉狀態。

頭部裝配有推力軸承，可承受輸送物料時產生的軸向力。

機殼：機殼為U型或O型，上部加防雨型機蓋，材質有不鏽鋼、碳鋼、玻璃鋼等。

無軸螺旋體：材質分為碳鋼、不鏽鋼兩種，可根據用戶要求設置為單軸或雙軸兩種。

槽體襯板：材質為耐磨的塑料板或橡膠板或鑄石板。

進、出料口：有方形和圓形兩種，一般進、出料口形式由用戶決定。

工作原理

當無軸螺旋給料機螺旋軸轉動時，由於物料的重力及其與槽體壁所產生的摩擦力，使物料隻能在葉片的推送下沿著輸送機的槽底向前移動，物料在中間軸承的移動是依靠後麵前進著的物料的推力，所以物料在輸送機中的運送完全是一種滑移運動，為了使螺旋軸處於較為有利的受拉狀態，一般將驅動裝置和卸料口安放在輸送機的同一端，而把進料口盡量放在另一端的尾部附近，旋轉的螺旋葉片將物料推移而進行輸送。

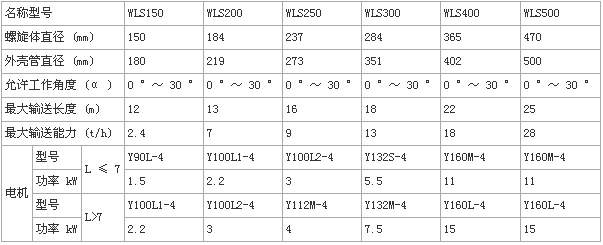

技術參數
