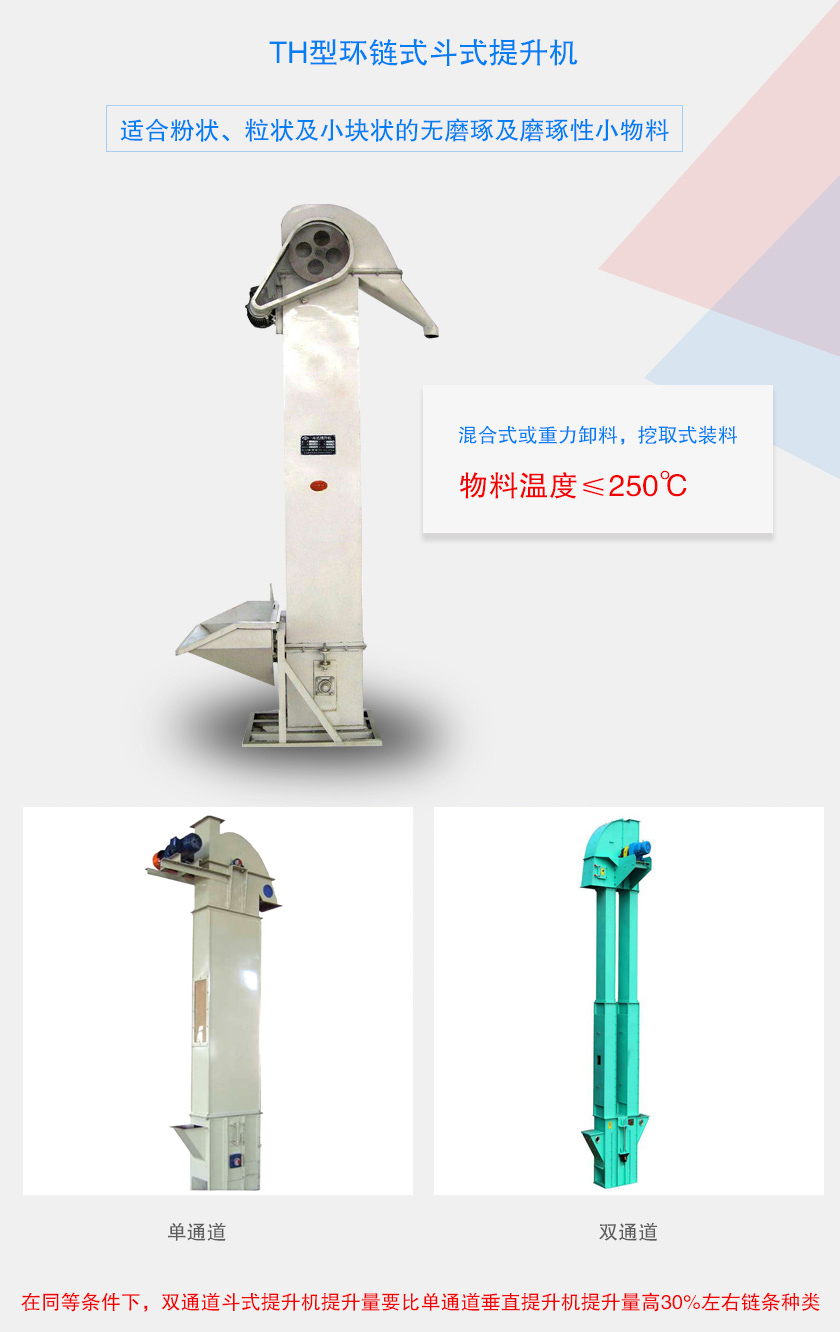

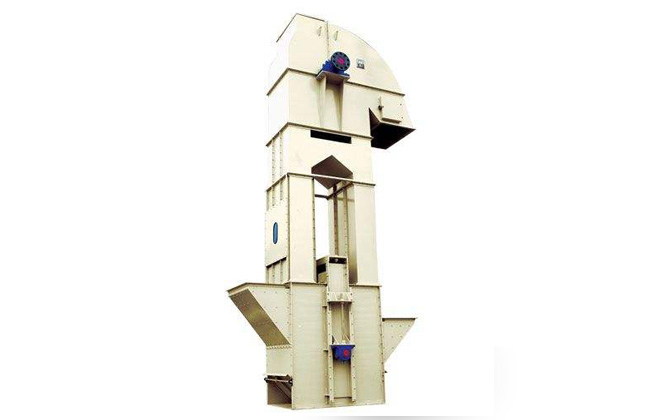

TH環鏈式鬥式提升機是環形料條帶動料鬥提升物料的設備，采用混合式或重力卸料，挖取式裝料，中部機殼分單、雙通道兩種形式為機內重錘箱恒力自動張緊。鏈輪采用可換輪緣組合式結構。使用壽命長，輪緣更換工作簡便。適用於輸送粉狀、粒狀及小塊狀的無磨琢及磨琢性小的物料，物料溫度在250℃以下。

適合粉狀、粒狀及小塊狀的無磨琢及磨琢性小物料

環鏈式鬥式提升機有兩種料鬥：

Zh型（中深鬥）一般適用於輸送濕的，易結塊的，較難拋出的物料，如濕砂、型砂、化肥、堿粉等。

Sh型（深鬥）適用於輸送幹燥的，鬆散易於拋出的物料，如水泥、熟料、碎石、煤塊等，其輸送量也比Zh型的大。

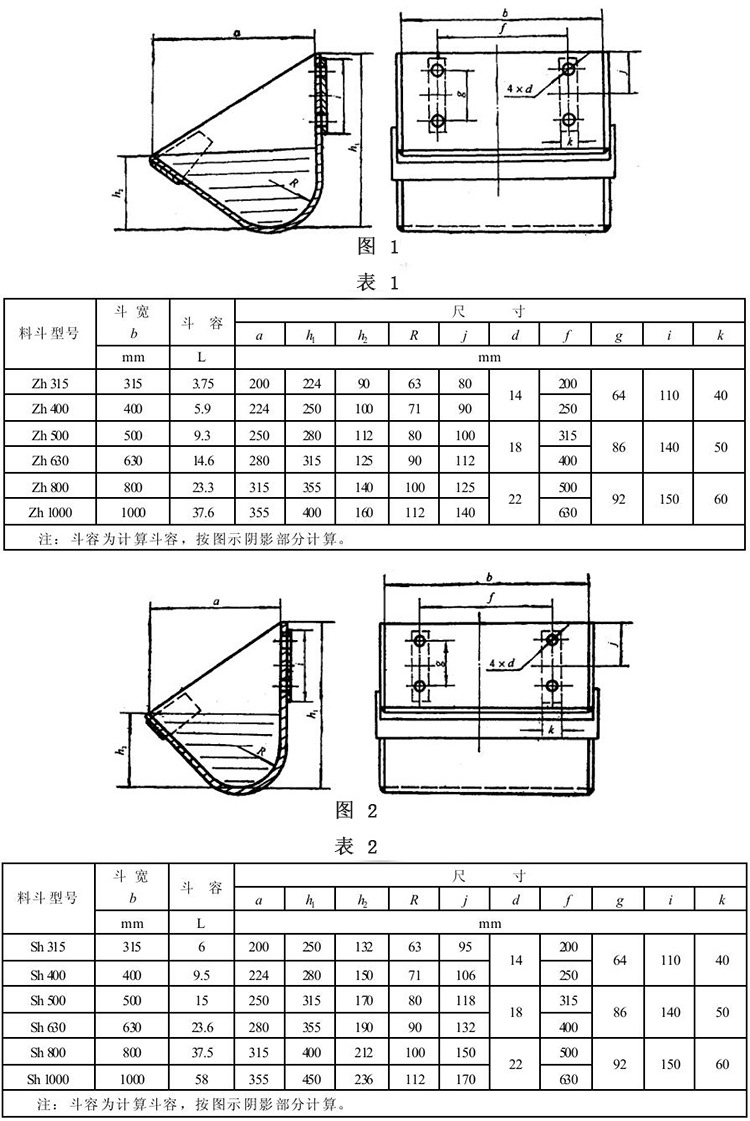

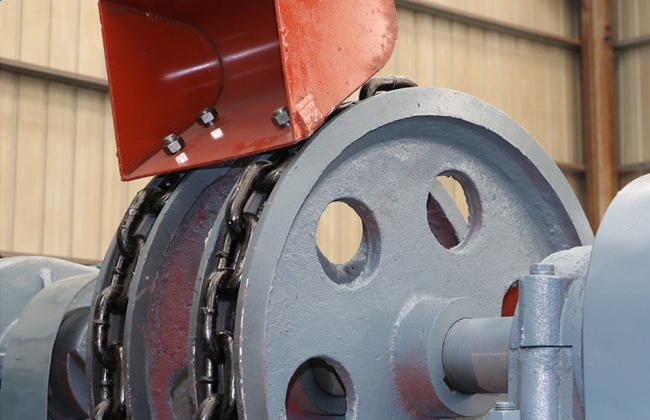

環鏈式鬥式提升機料鬥

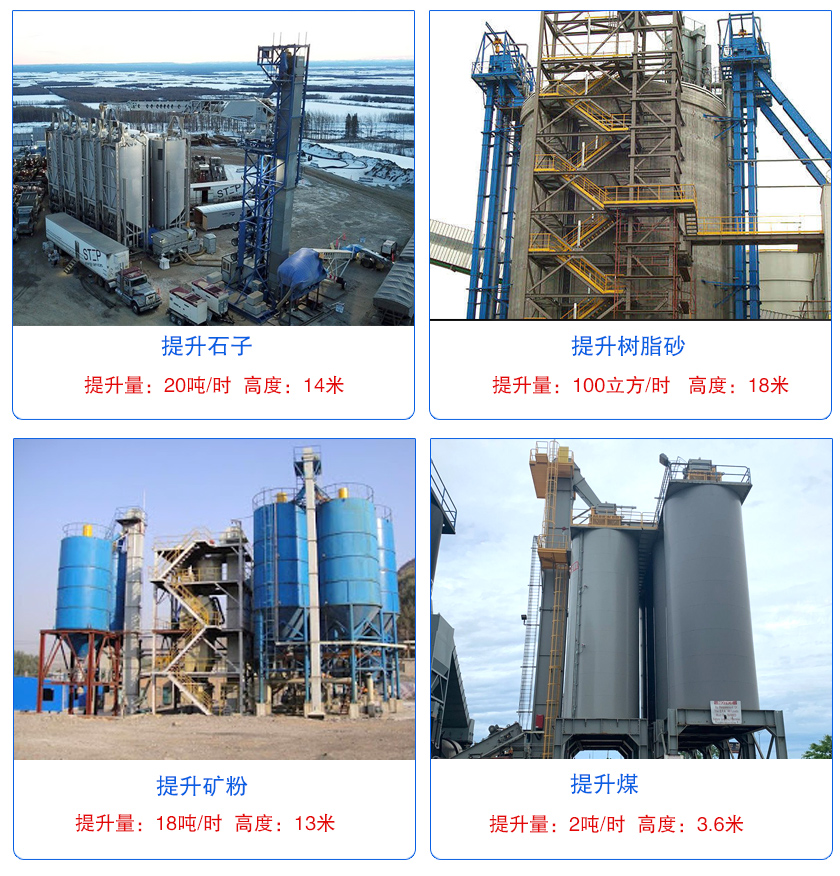

行業應用

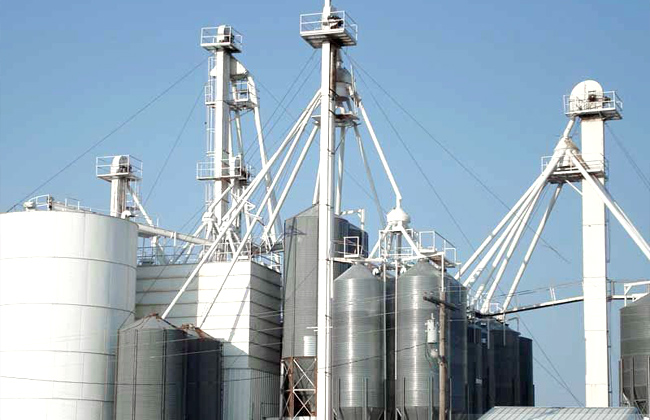

TH型環鏈式鬥式提升機適用於向上輸送鬆散密度P＜1.5t/m3粉狀、粒狀和小塊狀的無磨琢性和半磨琢性散狀物料，如煤、砂、焦末、水泥、碎礦石等。本機的特點為快速離心卸料:並采用環鏈為牽引構件，故不適於輸送大塊磨琢性及掏取阻力大的物料。

行業應用

現場視頻

單通道鬥式提升機提升雞精

雙通道環鏈式鬥式提升機提升砂石

突出優勢

1、輸送量大，相同鬥寬的TH型與HL型相比，輸送量增大近一倍。

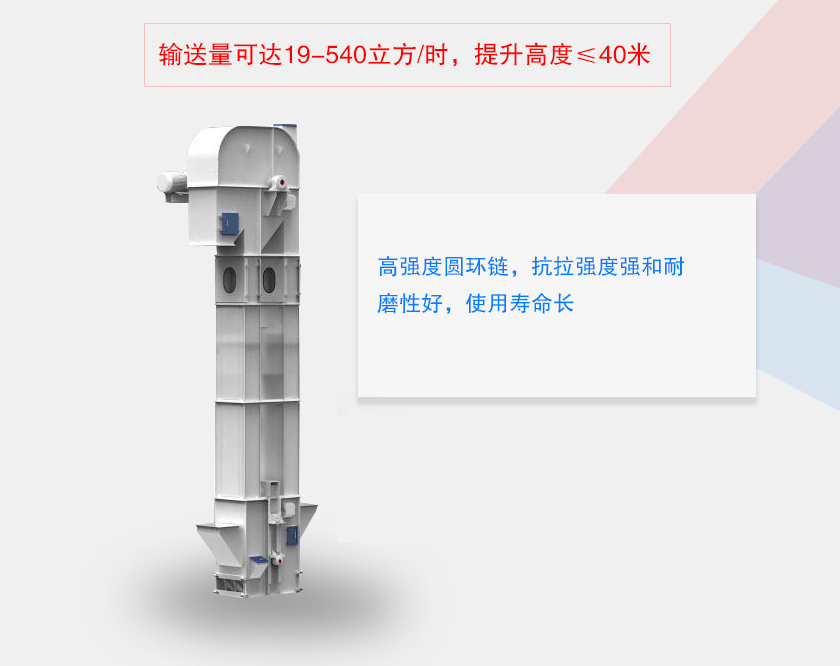

2、改進機型的提升輸送量比普通機型提高30%以上。提升高度可達40米。

3、牽引件為低合金鋼製造的高強度圓環鏈，經合理熱處理後，抗拉強度高，耐磨性好，使用壽命長。

4、采用了組裝式鏈輪。由輪體、輪緣用高強度螺栓聯接而成。在鏈輪磨損到一定程度後，可擰下螺栓，拆換輪緣，更換方便，且節約拆料、降低了維修費；

5、下部采用了重錘杠杆式張緊裝置，即可實現自動張緊。一次安裝後不需調整，又可以保持恒定的張緊力，從而保證機器的正常運轉，避免了打滑或脫鏈。

6、傳動裝置安裝了逆止器，有效防止"倒料"的發生。

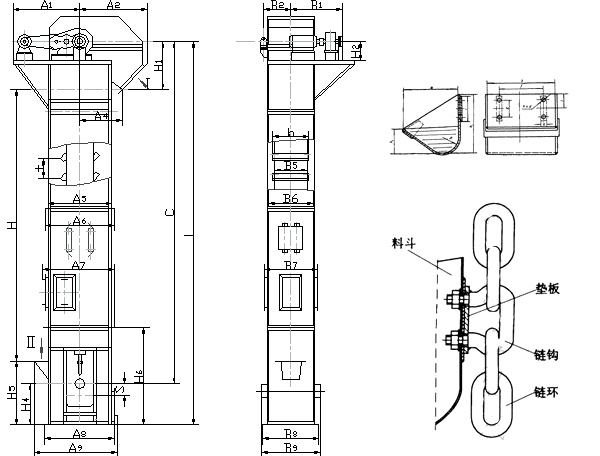

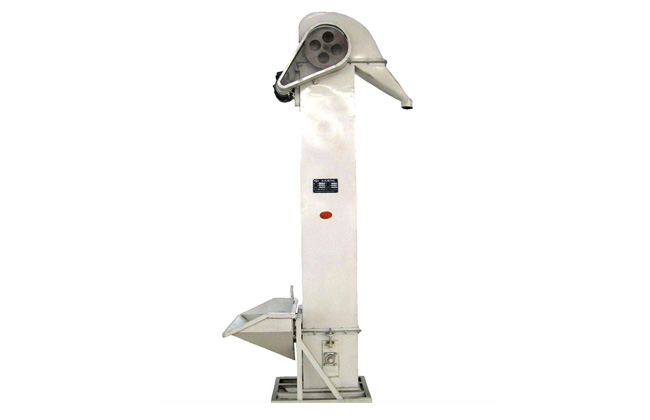

TH環鏈式鬥式提升機外形圖

環鏈式鬥式提升機結構圖

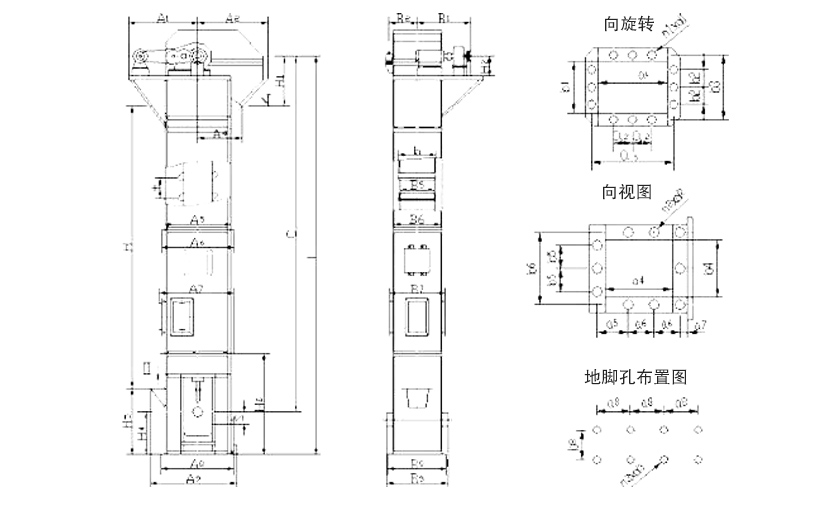

環鏈式鬥式提升機圖紙

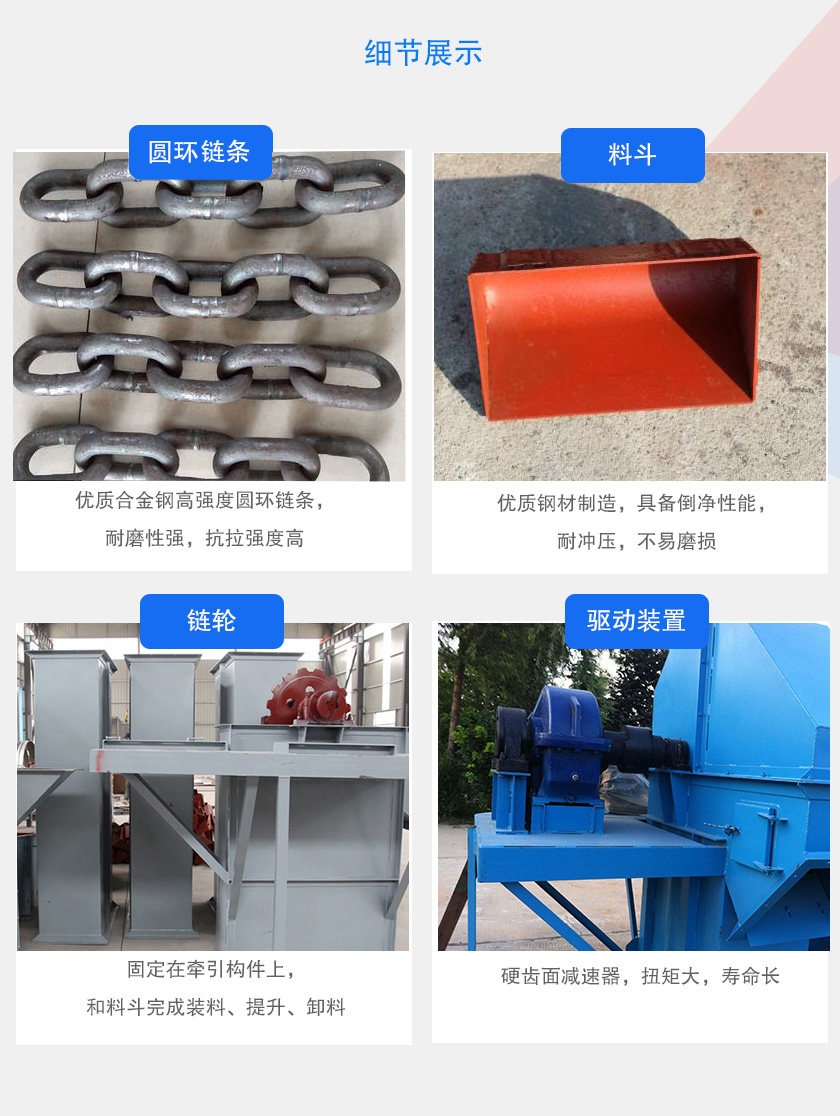

細節展示

細節展示

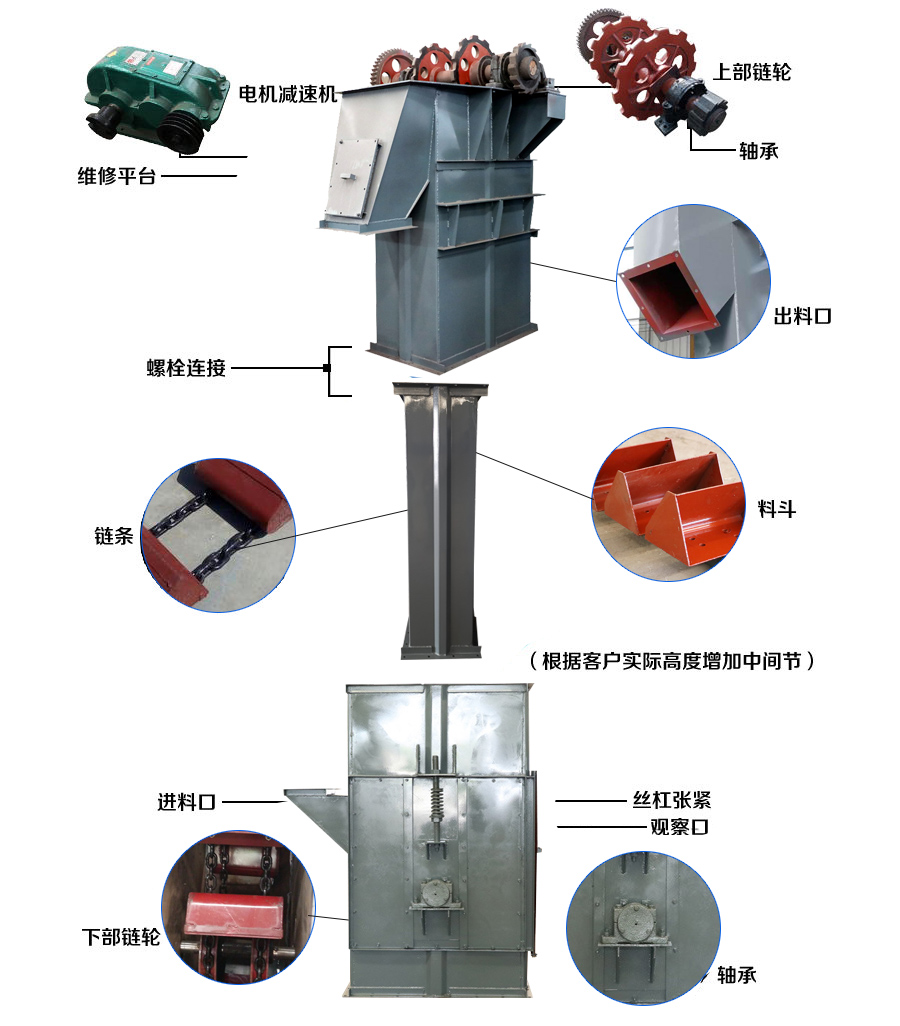

TH環鏈式鬥式提升機由運行部件、驅動裝置、上部裝置、中部機殼、下部裝置組成。

運行部件---由料鬥和專用圓環鏈條組成,鏈條抗拉強度高、耐磨性好。

驅動裝置---采用多種驅動組合驅動,(依用戶實際需要而定).驅動平台上裝有檢修架和欄杆。驅動製裝置分左和右裝兩種。

上部裝置---安裝有軌道(雙排鏈)、逆止器、卸料口裝有防回料橡膠板。

中間節---部分中間節裝有軌道(雙鏈),以防止鏈條工作中擺動。

下部裝置---安裝有自動張緊裝置。

工作原理

TH環鏈式料鬥把物料從下麵的儲藏中舀起，隨著輸送帶或鏈提升到頂部，繞過頂輪後向下翻轉，然後將物料傾入接受槽內，鏈傳動的鬥式提升機一般裝有兩條平行的傳動鏈，上或下麵有一對傳動鏈輪，下或上麵是一對改向鏈輪。

工作原理

技術參數

環鏈式鬥式提升機尺寸

型號					TH160		TH200		TH250		TH315		TH400		TH500		TH630
料鬥形式					ZH	SH	ZH	SH	ZH	SH	ZH	SH	ZH	SH	ZH	SH	ZH	SH
輸送量m³/h			普通型		15	25	18	29	31	48	35	60	60	94	75	118	114	185
			改進型		-	-	-	-	-	-	46	80	80	125	100	157	152	246
料鬥		鬥寬mm			160		200		250		315		400		500		630
		鬥容L			1.2	1.9	1.5	2.4	3.0	4.6	3.75	6.0	5.9	9.5	9.3	15.0	14.6	23.6
		鬥距mm		普通型	500						512				688
				改進型	-						384				516
鏈條	圓鋼 (直徑×節距)mm				14×50						18×64				22×86
	環數			普通型	9						7				7
				改進型	-						5				5
料鬥運行速度m/s					1.2						1.4				1.5
主鏈輪節圓直徑mm					300	365			520		630		710		800		900
主軸轉速r/min					69.71	63.22			44.11		42.5		37.6		35.8		31.8
物料*大塊度mm					20	25			30		35		40		50		60

注意事項

1、TH型環鏈式鬥式提升機允許的較高溫度為250℃，如果溫度過高，會發生料鬥和殼體變形，降低設備的工作性能和使用壽命；

2、如果發生提升機底部堆料造成設備無法運行的，這有可能是由於提升機瞬間提升量不足造成的；因此，選型時應按較大瞬間提升量來計算。

客戶案例

客戶案例

TH環鏈式鬥式提升機鏈條更換布置

1、卸下環鏈式鬥式提升機的上部殼體，在能夠的最高點吊起兩條鏈。

2、舉起被動軸並卸下吊鬥及相應的吊鉤。

3、從環鏈式提升機上取下鏈以相反的順序，重複上述過程把已換好的鏈在地麵上裝置並在吊鬥旁展開。

4、為防止危險和麻煩，要確保在裝置最後一個吊鬥時鏈不移動。

5、傳動帶張力用加速箱張緊器來實現，加速箱備有注油、排油和油量塞。軸承軸承座分為：驅動軸和腳軸，都備有潤滑脂嘴。或是裝有"長壽命潤滑"軸承。

6、提升機空負荷試運轉並緊固一切料鬥牢固螺栓，並將其用電焊點固；

7、調整環鏈鬥式提升機底部重錘位置並帶料試運轉。
